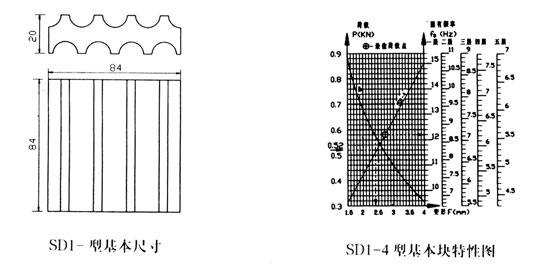

SD1型橡胶隔振垫，它是按橡胶动力特性设计的一种普通型的橡胶隔振垫是以剪切受力为主的隔振垫普遍地应用于风机、水泵、空压机、冷水机组、柴油机等各类的机械振动的隔振降噪。用于积极隔振，消极隔振效果显著。它的基本块尺寸84×84×20mm，可以切割成1/2块使用，也可以串联迭合使用，当串联迭合时，中间胶结一层镀锌钢板。许可荷载仍为单层时的荷载，其压缩变形量，为单层的倍数。其固有频率降低能满足一般机械隔振降噪需要。

SD1型橡胶隔振垫，有三种不同的邵氏橡胶硬度即40°、60°、80°，经硫化成形。它具有耐油、耐腐、耐老化的性能，工作环境温度-5℃—50℃阻尼比D=0.086。基本块许可荷载P=0.32～5.9KN组合后可达P=35.5KN。固有频率f₀=4.6—23.6Hz。使用时频率比f/f₀≥2.5为宜。

注：
　　1、SD1型隔振垫，在多层串联迭合使用时，许可荷载仍为单层时的荷载，只是固有频率降低。组合形式的串联迭合技术特性见下表。

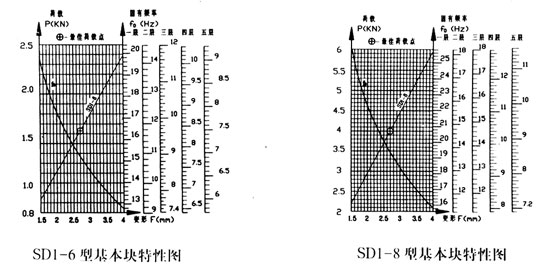

　　2、固有频率及变形量查特性图。
　　3、选用SD1型隔振垫时，把荷载选在量佳荷载点⊕附近，控制变形量在1.8mm～3.4mm范围内。串联时的变形量，按单层时变形量乘以串联层数。组合使用时的荷载为实际使用的基本块荷载乘以组合形式的基本块数。
