ZT型阻尼弹簧减振器，选择面广，荷载范围大，固有频率低阻尼大的双重优点。适应性强，对积极隔振，消极隔振，冲击隔振、效果显著，是减少振动危害，保护环境的理想减振器，是首创设计制造的阻尼弹簧减振器。

在工程实践中，设计固有频率低又有较大阻尼的理想减振器，是一个困难的问题，我们经过多年的努力，研究设计成阻尼弹簧减振器。其特点是消除弹簧固有的共振振幅激增现象。

本减振器隔振性能好，结构合理，安装方便，对固体传声的隔离效果显著。是一种多功能的隔振元件，能满足各类隔振工程的需要。

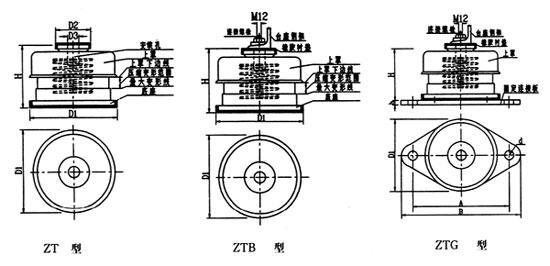

ZT型系列的阻尼弹簧减振器，全系列共43种，单只减振器的竖向荷载自37N—50240N各种荷载下的对应竖向固有频率自1.94HZ—4.8HZ。可供隔振工程中消极隔振和积极隔振应用。安装形式分为三种。1.ZT型上下不固定，可任意移动调节重心。2.ZTB型上部可固定，3.ZTG型上下均可固定，以适应各种安装需要。

型号 Model	外形尺寸（mm）Dimension								许可荷载（N）Load		竖向总刚度Rigidity(N/mm)
	H	h	D1	D2	D3	A	B	d	预压min	大荷载 max
ZT1-2	64	6	74	32	10	109	144	11	37	74	3.3
ZT1-3	69	6	82	32	10	117	152	11	86	170	7.7
ZT1-4	85	6	91	42	10	126	161	11	140	280	10.0
ZT1-5	101	6	102	42	10	144	186	13	200	400	11.4
ZT1-6	118	8	112	52	16	154	196	13	260	530	14.0
ZT1-8	140	8	120	52	18	162	204	13	530	1060	31.6
ZT1-10	151	8	148	82	20	190	232	13	1040	2080	45.6
ZT1-12	174	8	165	82	20	207	249	13	1500	3000	55.0
ZT11-53	101	8	102	42	10	144	186	13	280	550	16.0
ZT11-64	118	8	112	52	16	154	196	13	390	780	21.0
ZT11-85	140	8	120	52	18	162	204	13	730	1450	44.0
ZT11-106	151	8	148	82	20	190	232	13	1320	2640	58.0
ZT11-128	174	8	165	82	20	207	249	13	2070	4140	76.0
ZT3-2	64	6	126	42	10	161	196	11	110	220	10.0
ZT3-3	69	6	142	42	10	177	212	11	260	520	23.0
ZT3-4	85	6	161	42	10	196	231	11	410	830	30.0
ZT3-5	101	6	182	52	10	224	266	13	590	1190	34.0
ZT3-6	118	8	208	62	16	250	292	13	790	1580	42.0
ZT3-8	140	8	228	82	18	270	312	13	1590	3180	95.0
ZT3-10	151	8	280	82	20	322	364	13	3120	6240	137.0
ZT3-12	174	8	321	82	20	363	405	13	4500	9000	165.0
ZT33-53	101	8	182	52	10	224	266	13	830	1650	48.0
ZT33-64	118	8	208	62	16	250	292	13	1170	2350	63.0
ZT33-85	140	8	228	82	18	270	312	13	2180	4350	132.0
ZT33-106	151	8	280	82	20	322	364	13	3960	7920	174.0
ZT33-128	174	8	321	82	20	363	405	13	6210	12420	228.0
ZT4-2	64	6	126	42	10	161	196	13	150	300	13.0
ZT4-3	69	6	142	42	10	177	212	13	340	690	31.0
ZT4-4	85	6	161	52	10	196	231	13	550	1100	40.0
ZT4-5	101	6	182	52	10	224	266	13	790	1580	45.6
ZT4-6	118	8	208	62	16	250	292	13	1060	2110	56.0
ZT4-8	140	8	228	82	18	270	312	13	2120	4240	126.0
ZT4-10	151	8	280	82	20	322	364	13	4160	8320	182.0
ZT4-12	174	8	321	82	20	363	405	13	6000	12000	220.0
ZT44-53	101	8	182	52	10	224	266	13	1100	2200	64.0
ZT44-64	118	8	208	62	16	250	296	13	1560	3130	84.0
ZT44-85	140	8	228	82	18	270	312	13	2900	5800	176.0
ZT44-106	151	8	280	82	20	322	364	13	5280	10560	232.0
ZT44-128	174	8	321	82	20	363	405	13	8280	16560	304.0
ZT33-16	284	10	390	210	36	450	510	16	7950	19590	306.0
ZT33-1610	284	10	390	210	36	450	510	16	11400	28080	438.6
ZT33-1812	284	10	390	210	36	450	510	16	15480	38490	587.0
ZT44-1812	284	10	390	210	36	450	510	16	20640	50240	796.0

　　注：
　　1、 尺寸h、A、B、d只适用于ZTG型减振器系列。
　　2、 在隔振性能和表中其他尺寸上，ZT型、ZTB型、ZTG型均相同。
