ZW型消声弯头

ZW型消声弯头

ZWA型立管弯头消声器系列、ZWB型水平弯头消声器系列采用离心玻璃棉作吸声材料，外方内圆的结构形式其中部分产品，弯头中间还设有导风吸声片。外方内圆的结构形式具有结构简单、消声量大、阻力小等优点；离心玻璃棉具有吸声性能稳定，密度均匀，制作方便等特点，而且具有防水、防霉、防蛀等特点，是其它吸声材料无法比拟的。

ZWA系列主要用于立式管道上，它的拐弯是绕管道长边A方向进行的，安装后水平管均处于卧式状态，有利于降低建筑高度。ZWB系列消声器，其拐弯是绕管道短边B方向进行的，主要用于水平管道上。ZWA、ZWB每种有二个系列。每个系列消声器都有41规格，适用风量范围为720m3/h～4500 m3/h，可以满足各种空调工程的需要。ZWA50系列及ZWB50系列产品消声量为10dB（A），风速8米/秒流量的额定阻力小于4mmH2O；ZWA100系列及ZWB100系列产品消声量为13～15dB（A），特别是在250Hz～500Hz之间的消声量大于15dB（A），能满足各种工程的需要。

ZWA、ZWB系列弯头消声器和ZP系列片式管道消声器一样，外壳用0.5～1.2mm厚镀锌钢板制作，咬口拼接不漏风，内部用抽蕊铝铆钉连接，穿孔板穿孔率大于18%，平整无毛制，玻璃棉均匀铺放。角钢法兰应按国标要求制作，法兰面平整，直接与通风空调系统相配套。

ZWA50型消声弯管参数表

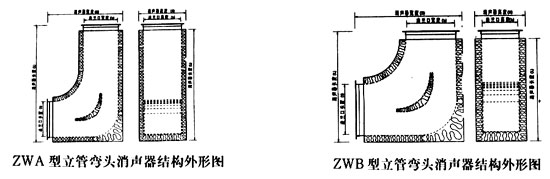

ZW型消声弯头结构外形图

ZWA50型消声弯管参数表

序号 规格 外形尺寸mm 重量kg 法兰接口尺寸mm 流量Flux m3/h
A0 B0 L0 长边A 短边B V=
3m/s △P
≤
10Pa		 V=
4m/s △P
≤
15Pa		 V=
5m/s △P
≤
20Pa		 V=
6m/s △P
≤
22Pa		 V=
7m/s △P
≤
24Pa		 V=
8m/s △P
≤
25Pa		 V=
9m/s △P
≤
0Pa		 V=
10m/s △P
≤
37Pa
1 ZWA50
(250×160)		 350 415 665 16.0 250 160 432 576 720 864 1008 1152 1296 1440
2 ZWA50
(250×200)		 350 455 705 17.2 250 200 540 720 900 1080 1260 1440 1620 1800
3 ZWA50
(250×250)		 350 505 755 18.3 250 250 675 900 1125 1350 1575 1800 2025 2250
4 ZWA50
(320×160)		 420 450 770 20.1 320 160 553 737 922 1105 1290 1474 1658 1844
5 ZWA50
(320×200)		 420 490 810 22.0 320 200 691 922 1152 1382 1612 1843 2073 2304
6 ZWA50
(320×250)		 420 540 860 22.6 320 250 864 1152 1440 1728 2016 2304 2592 2880
7 ZWA50
(320×320)		 420 610 930 23.5 320 320 1106 1474 1840 2211 2580 2949 3317 3686
8 ZWA50
(400×200)		 500 530 930 29.3 400 200 864 1152 1440 1728 2016 2304 2592 2880
9 ZWA50
(400×250)		 500 580 980 32.1 400 250 1080 1440 1800 2160 2520 2880 3240 3600
10 ZWA50
(400×320)		 500 650 1050 35.2 400 320 1350 1800 2350 2700 3150 3600 4050 4500
11 ZWA50
(400×400)		 500 730 1130 38.5 400 400 1728 2314 2880 3456 4032 4628 5184 5760
12 ZWA50
(500×200)		 600 580 1080 37.6 400 200 1080 1440 1800 2160 2520 2880 3240 3600
13 ZWA50
(500×250)		 600 630 1130 40.8 500 250 1350 1800 2250 2700 3150 3600 4050 4500
14 ZWA50
(500×320)		 600 700 1200 42.4 500 320 1728 2304 2880 3456 4032 4608 5184 5760
15 ZWA50
(500×400)		 600 780 1280 50.5 500 400 2160 2880 3600 4320 5040 5760 6480 7200
16 ZWA50
(500×500)		 600 880 1380 59.5 500 500 2700 3600 4500 5400 6700 7200 8100 9000
17* ZWA50
(650×200)		 730 645 1275 48.3 630 200 1361 1814 2260 2721 3175 3628 4082 4536
18 ZWA50
(630×250)		 730 695 1325 52.0 630 250 1701 2268 2830 3402 3969 4536 5103 5760
19 ZWA50
(630×320)		 730 765 1395 57.3 630 320 2177 2903 3620 4354 5080 5806 6531 7258
20 ZWA50
(630×400)		 730 845 1475 65.9 630 400 2721 3628 4530 5443 6350 7257 8104 9072
21 ZWA50
(630×500)		 730 945 1575 75.8 630 500 3402 4536 5670 6804 7538 9072 10206 11340
22 ZWA50
(630×630)		 730 1075 1705 90.1 630 630 4286 5715 7140 8575 10002 11430 12859 14288
23* ZWA50
(800×250)		 900 810 1580 75.3 800 250 2160 2880 3600 4320 5040 5760 6480 7200
24 ZWA50
(800×320)		 900 850 1650 81.3 800 320 2808 3686 4600 5616 6552 7372 8424 9216
25 ZWA50
(800×400)		 900 930 1730 88.9 800 400 3456 4608 760 6912 8064 9216 10368 11520
26 ZWA50
(800×500)		 900 1030 1830 99.4 800 500 4320 5760 7200 8640 10800 11520 12960 14400
27 ZWA50
(800×630)		 900 1160 1960 114.7 800 630 5400 7200 9072 10800 12600 14400 16200 18000
28 ZWA50
(800×800)		 900 1330 2130 138.5 800 800 6912 9216 11520 13824 16128 18432 20736 23040
29* ZWA50
(1000×250)		 1100 880 1880 103.5 1000 250 2700 3600 4500 5400 6300 7200 8100 9000
30 ZWA50
(1000×320)		 1100 950 1950 110.3 1000 320 3456 4608 5760 6912 8064 9216 10368 11520
31 ZWA50
(1000×400)		 1100 1030 2030 118.7 1000 400 4320 5760 7200 8640 10086 11520 12960 14400
32 ZWA50
(1000×500)		 1100 1130 2130 130.3 1000 500 5400 7200 9072 10800 12600 14400 16200 18000
33 ZWA50
(1000×630)		 1100 1260 2260 147.0 1000 630 6814 9072 11340 13628 15876 18144 20412 22680
34 ZWA50
(1000×800)		 1100 1430 2430 171.5 1000 800 8640 11520 14400 17280 20160 23040 25920 28800
35 ZWA50
(1000×1000)		 1200 1680 2680 231.9 1000 1000 10800 14400 18000 21600 25200 28800 32400 36000
36* ZWA50
(1250×320)		 1450 1125 2375 173.4 1250 320 4320 5760 7200 8640 10800 11520 12960 14400
37 ZWA50
(1250×400)		 1450 1205 2455 185.7 1250 400 5400 7200 9000 10800 12600 14400 16200 18000
38 ZWA50
(1250×500)		 1450 1305 2555 202.1 1250 500 6750 9000 11250 13500 15750 18000 20250 22500
39 ZWA50
(1250×630)		 1450 1435 2685 234.2 1250 630 8505 11340 14175 17010 19845 22680 25515 28350
40 ZWA50
(1250×800)		 1450 1605 2855 263.7 1250 800 10800 14400 18000 21600 25200 28800 32400 36000
41 ZWA50
(1250×1000)		 1450 1805 3055 301.6 1250 1000 13500 18000 22500 27000 31500 36000 40500 45000
42 ZWA50
(1600×500)		 1800 1480 3080 308.8 1600 500 8640 11520 14400 17280 20160 23040 25920 28800
43 ZWA50
(1600×630)		 1800 1610 3210 334.5 1600 630 10886 14515 18144 21773 25400 29030 32659 36290
44 ZWA50
(1600×800)		 1800 1780 3380 370.9 1600 800 13824 18432 23040 27648 32256 36864 41472 46080
45 ZWA50
(1600×1000)		 1800 1980 3580 415.4 1600 1000 17280 23040 28800 34560 40320 46080 51840 57600
46 ZWA50
(1600×1250)		 1800 2230 3830 474.2 1600 1250 21600 28800 36000 43200 50400 57600 64800 72000
47 ZWA50
(2000×800)		 2200 1980 3980 509.8 2000 800 17280 23040 28800 34560 40320 46080 51840 57600
48 ZWA50
(2000×1000)		 2200 2180 4180 559.8 2000 1000 21600 28800 36000 43200 50400 57600 64800 72000
49 ZWA50
(2000×1250)		 2200 2430 4430 628.1 2000 1250 27000 36000 45000 54000 63000 72000 81000 90000
22 ZWA100
(630×630)		 830 1125 1755 104.3 630 630 4286 5715 7140 8575 10002 11430 12859 14288
23* ZWA100
(800×250)		 1000 830 1630 92.1 800 250 2160 2880 3600 4320 5040 5760 6480 7200
24 ZWA100
(800×320)		 1000 900 1700 98.6 800 320 2808 3686 4600 5616 6552 7372 8424 9216
25 ZWA100
(800×400)		 1000 980 1780 107.6 800 400 3456 4608 5760 6912 8064 9216 10368 11520
26 ZWA100
(800×500)		 1000 1080 1880 119.8 800 500 4320 5760 7200 8640 10800 11520 12960 14400
27 ZWA100
(800×630)		 1000 1210 2010 136.2 800 630 5400 7200 9072 10800 12600 14400 16200 18000
28 ZWA100
(800×800)		 1000 1380 2180 157.2 800 800 6912 9216 11520 13824 16128 18432 20736 23040
